WTB9LC-3P2462A71



Связаться с отделом продаж

  • Характеристики
    Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление заднего фона
    Размеры (Ш x В x Г)12,2 mm x 52,2 mm x 23,6 mm
    Форма корпуса (выход света)Прямоугольный
    Схема расположения отверстийM3
    Дистанция работы, макс.25 mm ... 300 mm 1)
    Расстояние срабатывания25 mm ... 300 mm 1)
    Вид излученияВидимый красный свет
    Источник светаЛазер 2)
    Размеры светового пятна (расстояние)Ø 1 mm (170 mm)
    Длина волны650 nm
    Класс лазера1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11)
    Настройка

    IO-Link

    Кнопка настройки

    Конфигурация контакта 2Внешний вход, вход для обучения, вход передатчик выкл., выход детекции, логический выход
    • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
    • 2) Средний срок службы 50 000 ч при TU = +25 °C.
  • Smart Task
    Обозначение интеллектуальной задачиСчетчик + устранение дребезга
    Логическая функция

    Прямой

    ОКНО

    Гистерезис

    Функция таймера

    Деактивирован

    Задержка включения

    Задержка выключения

    Замедление включения и выключения

    Импульс (One Shot)

    ИнверторДа
    Максимальная частота счёта

    SIO Direct: --- 1)

    SIO Logic: 1000 Hz 2)

    IOL: 650 Hz 3)

    Длительность сброса

    SIO Direct: --- 1)

    SIO Logic: 1,5 ms 2)

    IOL: 1,5 ms 3)

    Минимальное время между двумя событиями процесса

    SIO Direct: ---

    SIO Logic: 500 µs

    IOL: 800 µs

    Время устранения дребезга, макс.

    SIO Direct: ---

    SIO Logic: 30.000 ms

    IOL: 30.000 ms

    Дискретный сигнал QL1Устройство переключения выходного сигнала (в зависимости от установленного предельного значения)
    Дискретный сигнал QL2Устройство переключения выходного сигнала (в зависимости от установленного предельного значения)
    Измеряемое значениеЧисленное значение
    • 1) SIO Direct: работа датчика в стандартном режиме I/O без коммуникации IO-Link и без применения логических и временных параметров датчика (настройка «прямой»/«неактивный»).
    • 2) SIO Logic: работа датчика в стандартном режиме I/O без коммуникации IO-Link. Применение логических и временных параметров датчика, дополнительные функции автоматизации.
    • 3) IOL: работа датчика с полной коммуникацией IO-Link и применением логических, временных параметров и параметров функций автоматизации.
  • Интерфейс связи
    Интерфейс связиIO-Link V1.1
    Коммуникационный интерфейс, детальное описаниеCOM2 (38,4 kBaud)
    Время цикла2,3 ms
    Длина технологических данных16 Bit
    Структура технологических данных

    Бит 0 = дискретный сигнал QL1

    Бит 1 = дискретный сигнал QL2

    Бит 2 ... 15 = измеряемое значение

  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация< 5 Vss 2)
    Потребление тока≤ 30 mA 3)
    Переключающий выходPNP 4)
    Функция выходного сигналаКомплементарный
    Тип переключенияСВЕТЛО/ТЕМНО 4)
    Выходной ток Iмакс.≤ 100 mA
    Оценка≤ 0,5 ms 5)
    Оценка Q/на контакте 2300 µs ... 450 µs 5) 6)
    Частота переключения1.000 Hz 7)
    Частота переключения Q/на контакте 2≤ 1.000 Hz 8)
    Тип подключенияРазъем M12, 4-конт.
    Схемы защиты

    A 9)

    B 10)

    C 11)

    Класс защитыIII
    Вес13 g
    IO-Link
    Материал корпусаПластик, VISTAL®
    Материал, оптикаПластик, PMMA
    Тип защиты

    IP66

    IP67

    IP69K

    Диапазон температур при работе–10 °C ... +50 °C
    Диапазон рабочих температур, расширенный–30 °C ... +55 °C 12) 13)
    Диапазон температур при хранении–30 °C ... +70 °C
    № файла ULNRKH.E181493
    Стабильность повторяемости Q/на контакте 2:150 µs 6)
    • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) Q = «СВЕТЛО».
    • 5) Продолжительность сигнала при омической нагрузке.
    • 6) Действительно для Q\на конт. 2, если настроено через программное обеспечение.
    • 7) При соотношении светло/темно 1:1.
    • 8) При соотношении «светло/темно» 1:1, действительно для Q\на конт. 2, если настроено через программное обеспечение.
    • 9) А = подключения UV с защитой от переполюсовки.
    • 10) B = входы и выходы с защитой от инверсии полярности.
    • 11) C = подавление импульсных помех.
    • 12) Начиная с Tu = 50 °C допустимы макс. напряжение питания Vmax = 24 В и макс. выходной ток Imax = 50 мA.
    • 13) Работа при температуре ниже Tu = –10 °C возможна, если датчик уже включен при Tu > –10 °C, после этого охлаждается и не отсоединяется от питающего напряжения. Включение ниже Tu = –10 °C недопустимо.
  • Классификации
    ECl@ss 5.027270904
    ECl@ss 5.1.427270904
    ECl@ss 6.027270904
    ECl@ss 6.227270904
    ECl@ss 7.027270904
    ECl@ss 8.027270904
    ECl@ss 8.127270904
    ECl@ss 9.027270904
    ETIM 5.0EC002719
    ETIM 6.0EC002719
    UNSPSC 16.090139121528

Технические чертежи

WTB9LC-3P2462A71
Схема соединений Cd-367
WTB9LC-3P2462A71
Характеристика
WTB9LC-3P2462A71
Размер светового пятна
WTB9LC-3P2462A71

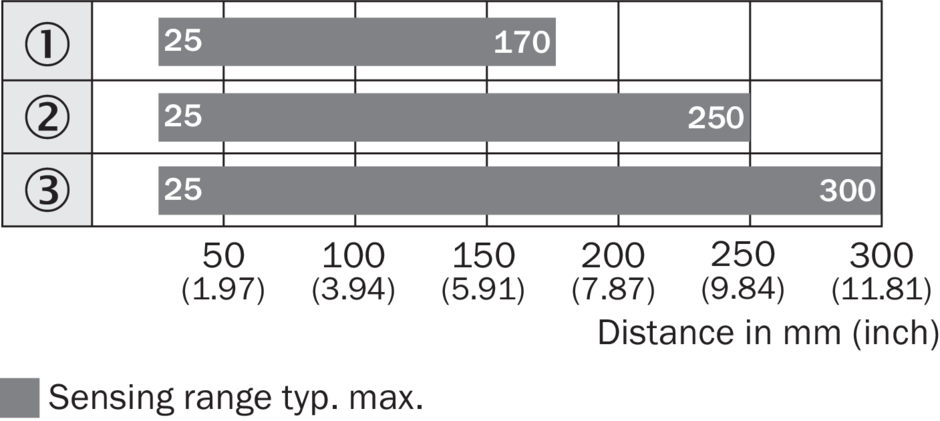

Диаграмма расстояний срабатывания
WTB9LC-3P2462A71
Габаритный чертеж WTB9L-3
WTB9LC-3P2462A71
Опции настройки Кнопка Teach-in для простого обучения
