MICS3-AAAZ55BZ1P01



Связаться с отделом продаж

Показать всё
Скрыть всё
  • Характеристики
    Диапазон защитного поля5,5 m
    Количество одновременно контролируемых защитных полей≤ 4 1)
    Количество полей4 2)
    Количество случаев контроля1
    Угол сканирования275°
    Разрешение (конфигурируемое)30 mm, 40 mm, 50 mm, 70 mm, 150 mm, 200 mm
    Оценка≥ 70 ms
    Дополнение защитного поля65 mm
    • 1) Просьба обращать внимание на количество пар устройств переключения выходного сигнала.
    • 2) Просьба обращать внимание на количество входов и пар устройств переключения выходного сигнала.
  • Параметры техники безопасности
    ТипТип 3 (IEC 61496)
    Класс надежности

    SIL2 (IEC 61508)

    SILCL2 (EN 62061)

    КатегорияКатегория 3 (EN ISO 13849)
    Уровень производительностиPL d (EN ISO 13849)
    PFHd (средняя вероятность опасного отказа в час)8,0 x 10-8 (EN ISO 13849)
    TM (заданная продолжительность работы)20 лет (EN ISO 13849)
    Безопасное состояние в случае возникновения ошибкиВ каждой паре OSSD находится по меньшей мере одно устройство переключения выходного сигнала в выключенном состоянии.
  • Функции
    Многократная оценка✔
    Синхронный контроль✔
    Надежное распознавание контуров✔
    Контур как база✔
    Встроенное конфигурационное запоминающее устройство✔
  • Интерфейсы
    Тип подключенияШтекер, M12, 5-контактный, с кодированием А (общий штекер для источника напряжения и выходов, согласован с AIDA)
    Выходы
    Пары OSSD1
    Тип конфигурацииПК с Safety Designer (конфигурационное и диагностическое программное обеспечение)
    Конфигурационный и диагностический интерфейсUSB 2.0, Mini-USB
    Элементы индикацииГрафический цветной дисплей, LEDs
  • Электрические данные
    Класс защитыIII (EN 61140)
    Напряжение питания UV24 V DC (16,8 V DC ... 30 V DC)
    Потребляемая мощность7 W (без выходной нагрузки)
  • Механические данные
    Размеры (Ш x В x Г)112 mm x 135 mm x 111 mm
    Вес1,15 kg
    Материал корпусаАлюминий
    Цвет корпусаRAL 1021 (ярко-желтый), RAL 9005 (черный)
    Материал защитного экранаPolycarbonat
    Поверхность защитного экранаПокрытие внешней стороны устойчиво к царапинам.
  • Данные окружающей среды
    Тип защитыIP65 (IEC 60529)
    Нечувствительность ко внешним источникам света3.000 lx (IEC 61496-3)
    Диапазон рабочих температур–10 °C ... +50 °C
    Температура хранения–25 °C ... +70 °C
    Виброустойчивость0,35 mm, 10 Hz ... 60 Hz (IEC 60068-2-6, IEC 61496-1, CLC/TS 61496-3)
    5 g, 60 Hz ... 150 Hz (IEC 60068-2-6, IEC 61496-1, CLC/TS 61496-3)
    Ударопрочность10 g, 16 ms (IEC 60068-2-27, IEC 61496-3)
    ЭМС

    IEC 61496-1

    IEC 61000-6-2

    IEC 61000-6-4

  • Прочие данные
    Вид излученияПульсирующий лазерный диод
    Длина волны845 nm
    Фиксируемое диффузное отражение1,8 % ... более 1000 %
    Класс лазера1M (21 CFR 1040.10 и 1040.11, IEC 60825-1)
  • Классификации
    ECl@ss 5.027272705
    ECl@ss 5.1.427272705
    ECl@ss 6.027272705
    ECl@ss 6.227272705
    ECl@ss 7.027272705
    ECl@ss 8.027272705
    ECl@ss 8.127272705
    ECl@ss 9.027272705
    ETIM 5.0EC002550
    ETIM 6.0EC002550
    UNSPSC 16.090139121528
Показать всё
Скрыть всё

Технические чертежи

MICS3-AAAZ55BZ1P01
Габаритный чертеж
MICS3-AAAZ55BZ1P01
Пример схемы подключения microScan3 Core I/O AIDA с FE на альтернативном разъеме FE
MICS3-AAAZ55BZ1P01
Пример схемы подключения microScan3 Core I/O AIDA с FE на разъеме M12
Вид: Галерея Список Показать всё
Скрыть всё
  • Документация
    microScan3 - THE NEW GENERATION OF SAFETY LASER SCANNERS

    Тип публикации: информация об изделии

    Номер артикула: 8017362

    Заголовок: microScan3 - THE NEW GENERATION OF SAFETY LASER SCANNERS

    Дата публикации: 15.11.2017

    Размер файла: 3,35 MB

    microScan3 Core - PROFINET

    Тип публикации: информация об изделии

    Номер артикула: 8021576

    Заголовок: microScan3 Core - PROFINET

    Дата публикации: 09.08.2017

    Размер файла: 557,00 KB

    microScan3 Core – EtherNet/IP™

    Тип публикации: информация об изделии

    Номер артикула: 8021293

    Заголовок: microScan3 Core – EtherNet/IP™

    Дата публикации: 15.08.2017

    Размер файла: 575,00 KB

    Opto-Electronic Protective Devices

    Тип публикации: обзор изделия

    Номер артикула: 8020197

    Заголовок: Opto-Electronic Protective Devices

    Дата публикации: 07.10.2016

    Размер файла: 3,57 MB

    OPTO-ELECTRONIC PROTECTIVE DEVICES - PRODUCTS AT A GLANCE (ASIA VERSION)

    Тип публикации: обзор изделия

    Номер артикула: 8020738

    Заголовок: OPTO-ELECTRONIC PROTECTIVE DEVICES - PRODUCTS AT A GLANCE (ASIA VERSION)

    Дата публикации: 15.12.2016

    Размер файла: 3,58 MB

    microScan3 Core I/O

    Тип публикации: руководство по эксплуатации

    Номер артикула: 8016346

    Заголовок: microScan3 Core I/O

    Дата публикации: 25.04.2016

    Размер файла: 16,54 MB

    microScan3 Core I/O AIDA

    Тип публикации: руководство по эксплуатации

    Номер артикула: 8017784

    Заголовок: microScan3 Core I/O AIDA

    Дата публикации: 24.10.2017

    Размер файла: 14,90 MB

    microScan3 – PROFINET

    Тип публикации: руководство по эксплуатации

    Номер артикула: 8021219

    Заголовок: microScan3 – PROFINET

    Дата публикации: 13.09.2017

    Размер файла: 18,65 MB

    microScan3 – EtherNet/IP™

    Тип публикации: руководство по эксплуатации

    Номер артикула: 8020200

    Заголовок: microScan3 – EtherNet/IP™

    Дата публикации: 09.09.2017

    Размер файла: 17,14 MB

    Opto Electronic Protective Devices

    Тип публикации: каталог продукции

    Номер артикула: 8016301

    Заголовок: Opto Electronic Protective Devices

    Дата публикации: 30.07.2015

    Размер файла: 38,56 MB

    SICK Safety Performance Disc

    Тип публикации: специальная информация

    Номер артикула: 8013233

    Заголовок: SICK Safety Performance Disc

    Дата публикации: 01.08.2017

    Размер файла: 400,00 KB

    SafetyIQ

    Тип публикации: специальная информация

    Номер артикула: 8021026

    Заголовок: SafetyIQ

    Дата публикации: 25.07.2017

    Размер файла: 1,44 MB

    Safety Product Navigator

    Тип публикации: специальная информация

    Номер артикула: 8015259

    Заголовок: Safety Product Navigator

    Дата публикации: 15.08.2017

    Размер файла: 3,25 MB

    Guide for Safe Machinery

    Тип публикации: специальная информация

    Номер артикула: 8007988

    Заголовок: Guide for Safe Machinery

    Дата публикации: 22.08.2017

    Размер файла: 7,30 MB

    Safety Guide For The Americas

    Тип публикации: специальная информация

    Номер артикула: 7028282

    Заголовок: Safety Guide For The Americas

    Дата публикации: 08.09.2014

    Размер файла: 8,17 MB

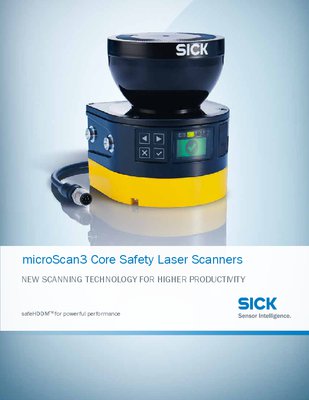

    microScan3 Core Safety Laser Scanners

    Тип публикации: специальная информация

    Номер артикула: 8019622

    Заголовок: microScan3 Core Safety Laser Scanners

    Дата публикации: 01.03.2016

    Размер файла: 533,00 KB

    安全激光扫描仪

    Тип публикации: специальная информация

    Номер артикула: 8015871

    Заголовок: 安全激光扫描仪

    Дата публикации: 02.04.2013

    Размер файла: 11,64 MB

    Electro-sensitive protective devices (ESPE) for safe machines

    Тип публикации: брошюра

    Номер артикула: 8016058

    Заголовок: Electro-sensitive protective devices (ESPE) for safe machines

    Дата публикации: 18.08.2017

    Размер файла: 891,00 KB

    PROTECTING AUTOMATED LOADING AND UNLOADING POINTS - MUTING, DIFFERENTIATION BETWEEN HUMANS AND MACHINE, LOCK APPLICATION, BLANKING – EUROPEAN VERSION

    Тип публикации: брошюра

    Номер артикула: 8020894

    Заголовок: PROTECTING AUTOMATED LOADING AND UNLOADING POINTS - MUTING, DIFFERENTIATION BETWEEN HUMANS AND MACHINE, LOCK APPLICATION, BLANKING – EUROPEAN VERSION

    Дата публикации: 09.03.2017

    Размер файла: 1,32 MB

    Changes IEC 61496

    Тип публикации: брошюра

    Номер артикула: 8016570

    Заголовок: Changes IEC 61496

    Дата публикации: 08.04.2015

    Размер файла: 100,00 KB

    Safety laser scanners vs. safety mats

    Тип публикации: брошюра

    Номер артикула: 8017902

    Заголовок: Safety laser scanners vs. safety mats

    Дата публикации: 21.10.2014

    Размер файла: 149,00 KB

    safeHDDMTM – THE NEW SCANNING TECHNOLOGY FOR SAFETY LASER SCANNERS

    Тип публикации: брошюра

    Номер артикула: 8020077

    Заголовок: safeHDDMTM – THE NEW SCANNING TECHNOLOGY FOR SAFETY LASER SCANNERS

    Дата публикации: 19.07.2016

    Размер файла: 342,00 KB

  • Программное обеспечение
    Библиотека для функциональной безопасности

    Тип: Библиотека для функциональной безопасности

    Название: VDMA-66413/SISTEMA 2.x-библиотека (XML)

    Версия: 2016.10

    Категория ПО: Программное обеспечение для проектирования

    Размер файла: 4,54 MB

    Язык: English, Deutsch

    Серия: microScan3 Core, Safeguard Detector, DFS60S Pro, S300 Mini Standard, ...

    Библиотека для функциональной безопасности

    Тип: Библиотека для функциональной безопасности

    Название: Библиотека SISTEMA

    Версия: 2016.10

    Категория ПО: Программное обеспечение для проектирования

    Размер файла: 540,00 KB

    Язык: English, Deutsch

    Серия: microScan3 Core, Safeguard Detector, DFS60S Pro, S300 Mini Standard, ...

    Safety Designer

    Тип: Safety Designer

    Название: Safety Designer

    Версия: 1.3

    Категория ПО: Конфигурационное ПО

    Размер файла: 415,67 MB

    Язык: English, Français, Deutsch, Español, Italiano, Portugues, Cesky, Polski, 日本語 – Японский, Китайский

    Серия: microScan3 Core

  • Сертификаты

    Заголовок: EU Declaration of Conformity

    Размер: 761,55 KB

    Заголовок: China RoHS

    Размер: 257,96 KB

    Заголовок: Свидетельство ЕС об испытаниях промышленного образца

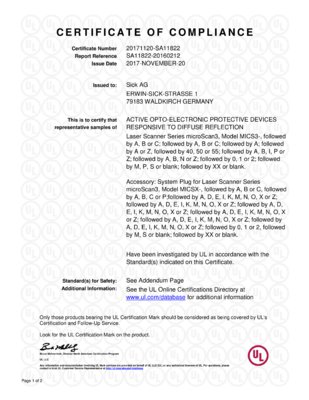

    Заголовок: Сертификат cULus
