BTF08-L1EM03PP

Связаться с отделом продаж

Производительность

Длина измерения	0 m ... 3 m
Воспроизводимость	≤ 1 mm ¹⁾
Линейность	≤ ± 2 mm ²⁾
Гистерезис	≤ 2 mm ¹⁾
Разрешение (трос + энкодер)	0,01 mm ³⁾ ⁴⁾

¹⁾ Значение относится к тросовому механизму.
²⁾ Значение действительно при учете точных данных по длине измерительного троса на один оборот (находится на этикетке тросового механизма).
³⁾ Отображаемые значения являются округленными.
⁴⁾ Пример расчета для BTF08 с PROFINET: 200 мм (длина вытянутого троса на один оборот, см. информацию о механических параметрах) : 262 144 (количество шагов на один оборот) = 0,001 мм (разрешение комбинации троса и энкодера).

Интерфейсы

Энкодеры	Абсолютные энкодеры
Электрический интерфейс	Аналоговый
Тип подключения	Разъем M12, 5-конт., радиальная
Тактовая частота	32 kHz
Set (электронная настройка)	Über Programmierfolie

Электрические данные
Время инициализации ≤ 2 ms ¹⁾
Напряжение питания 18 V ... 33 V
Потребляемая мощность 2 W
- ¹⁾ После истечения этого времени можно считывать действительные положения.

Механические данные

Вес (включая энкодер)	1,9 kg
Вес (механика)	1,5 kg
Материал, измерительный трос	Стальной гибкий многопроволочный провод, нержавеющая сталь 1.4401 V4А
Вес (измерительный трос)	7,1 g/m
Материал, корпус тросового механизма	Алюминий (анодированный), цинковое литье под давлением
Длина вытянутого троса на один оборот	200 mm ¹⁾
Усилие возвратной пружины	6 N ... 14 N ²⁾
Срок службы тросового механизма	Typ. 1 Млн циклов ³⁾ ⁴⁾
Фактическая длина вытянутого троса	3,2 m
Диаметр измерительного троса	1,35 mm
Ускорение троса	40 m/s²
Скорость регулирующего воздействия	10 m/s
Установленный энкодер	ACM60
Артикул энкодера	6045313
Установленный механизм	MRA-F080-103D2
Артикул механизма	6030125

¹⁾ Отображаемые значения являются средними значениями. Точное указание длины приведено на этикетке тросового механизма.
²⁾ Эти значения измеряются при температуре окружающей среды 25 °C. При других значениях температуры могут иметь место отклонения.
³⁾ Один цикл состоит из размотки и намотки троса.
⁴⁾ Срок службы зависит от типа нагрузки. Влияющие факторы: условия окружающей среды, условия установки, используемый диапазон измерений, скорость перемещения, а также ускорение.

Данные окружающей среды

ЭМС	По EN 61000-6-2 и EN 61000-6-3
Класс защиты корпуса энкодера	IP65
Класс защиты механизма	IP64
Ударопрочность	50 g, 6 ms (согласно EN 60068-2-27)
Диапазон частоты вибростойкости	4 g, синус 5…100 Гц (по EN 60068-2-6)
Диапазон рабочих температур (энкодер)	–30 °C ... +70 °C
Диапазон рабочих температур (механизм)	–30 °C ... +70 °C
Диапазон рабочих температур (комбинация)	Определяется через самое высокое минимальное и самое низкое максимальное значение диапазона рабочих температур энкодера и механизма

Классификации
ECl@ss 5.0 27270590
ECl@ss 5.1.4 27270590
ECl@ss 6.0 27270590
ECl@ss 6.2 27270590
ECl@ss 7.0 27270590
ECl@ss 8.0 27270590
ECl@ss 8.1 27270590
ECl@ss 9.0 27270590
ETIM 5.0 EC001486
ETIM 6.0 EC001486
UNSPSC 16.0901 41112113

Показать всё

Скрыть всё

Технические чертежи

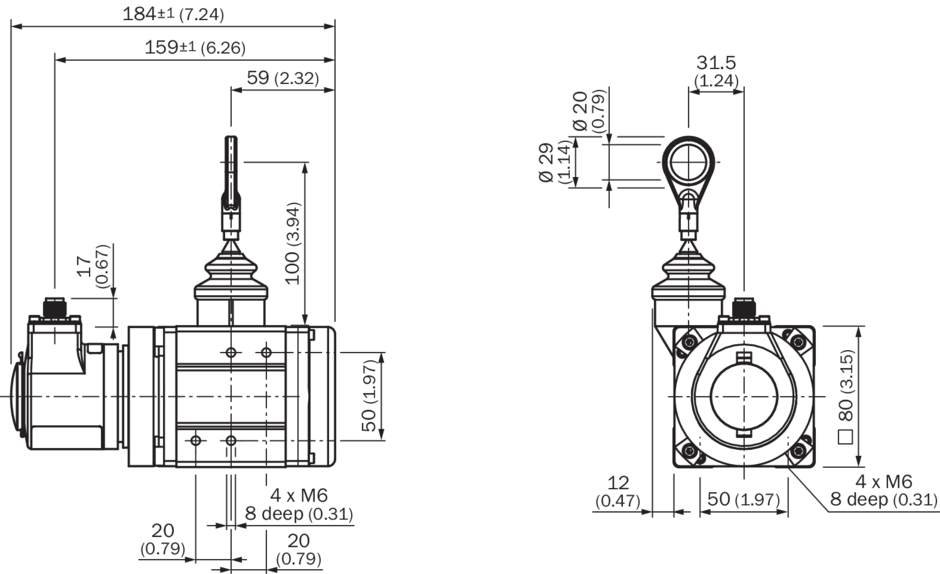

Габаритный чертеж
