DFV60A-22PM65536

Связаться с отделом продаж

Технические характеристики
Загрузки

Производительность

Количество импульсов на один оборот	65.536
Разрешение в импульсах/мм	218,45
Измерительный шаг (разрешение мм/импульс)	0,005
Отклонение измерительных шагов	Импульсов на каждые 300 мм
Допуски	± 0,4 мм/м, зависит от мерного колеса (колесо + поверхность)
Время инициализации	30 ms

Электрические данные

Электрический интерфейс	4,5 V ... 32 V, TTL/HTL программируется
Тип подключения	Кабель, 8-жильный, универсальный, 5 m
Потребляемая мощность, макс. без нагрузки	≤ 30 mA
Ток нагрузки, макс.	30 mA
Максимальная частота выходного сигнала	820 kHz
Базовый сигнал, количество	1
Базовый сигнал, положение	90°, электрические, логические соединения с A и B
Защита от инверсии полярности	✔
Стойкость выходов при коротких замыканиях	✔
MTTFd: время до опасного выхода из строя	300 лет (EN ISO 13849-1) ¹⁾

¹⁾ Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

Механические данные

Окружность мерного колеса

300 mm

Поверхность мерного колеса

O-образное кольцо NBR70 ¹⁾

Масса

500 g

Материал, энкодер
Вал	Нержавеющая сталь
Фланец	Алюминий
Корпус	Алюминий
Кабель	Полиуретан

Материал, механические части пружинного кронштейна
Пружинный элемент	Не входят в объем поставки комплектной системы
Мерное колесо, пружинный кронштейн	Алюминий

Пусковой момент

0,8 Ncm (при 20 °C)

Рабочий крутящий момент

0,6 Ncm (при 20 °C)

Рабочая частота вращения

1.500 min⁻¹

Максимальная рабочая частота вращения

3.000 min⁻¹ ²⁾

Срок службы подшипника

3 x 10^9 оборотов

Максимальный ход пружины/отклонение пружинного кронштейна

40 mm

Допустимый рабочий диапазон макс. (длительный режим работы)

± 10 mm

Рекомендуемое отклонение пружины

20 mm ... 40 mm

Монтажное положение относительно объекта измерения

Предпочтительно сверху, возможно снизу

¹⁾ Поверхность мерного колеса подвержена износу. Степень износа зависит от давления прижима, режима ускорения в конкретной сфере применения, скорости перемещения, измерительной поверхности, механического выравнивания мерного колеса, температуры и условий окружающей среды. Мы рекомендуем регулярно проверять качество мерного колеса и при необходимости менять его.
²⁾ При расчете диапазона рабочей температуры учитывайте собственный нагрев 3,3 K на 1 000 об/мин.

Данные окружающей среды

ЭМС	По EN 61000-6-2 и EN 61000-6-4
Тип защиты	IP65
Допустимая относительная влажность воздуха	90 % (Образование конденсата на оптических сканирующих элементах не допускается)
Диапазон рабочей температуры	–20 °C ... +100 °C
Диапазон температуры при хранении	–40 °C ... +100 °C, без упаковки

Классификации
ECl@ss 5.0 27270501
ECl@ss 5.1.4 27270501
ECl@ss 6.0 27270590
ECl@ss 6.2 27270590
ECl@ss 7.0 27270501
ECl@ss 8.0 27270501
ECl@ss 8.1 27270501
ECl@ss 9.0 27270501
ETIM 5.0 EC001486
ETIM 6.0 EC001486
UNSPSC 16.0901 41112113

Показать всё

Скрыть всё

Технические чертежи

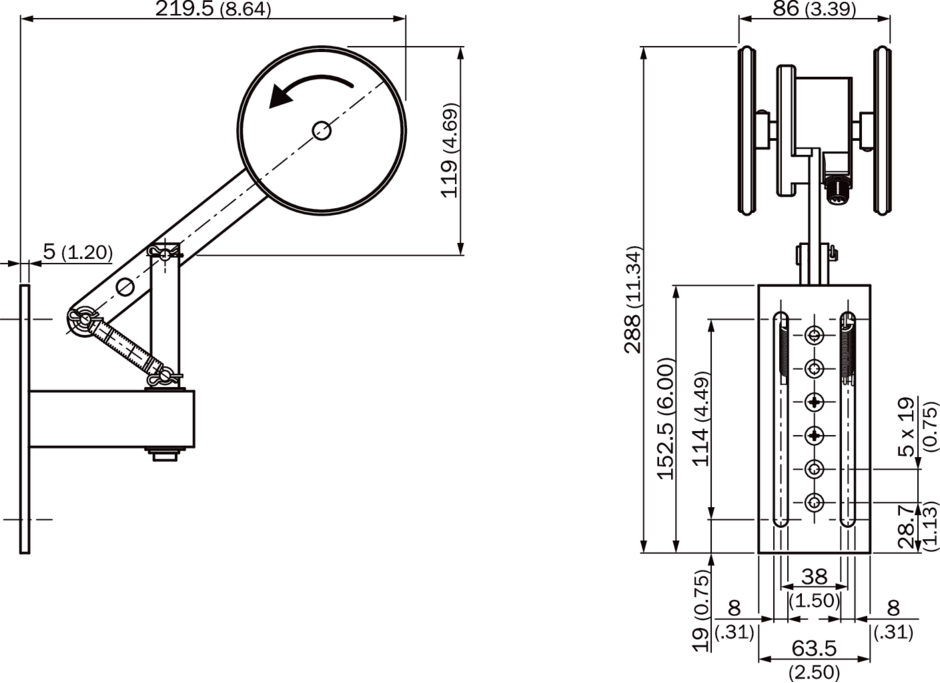

Габаритный чертеж

Диаграммы Два измерительных ролика, пружинный кронштейн, крепление на монтажной вилке

Схема контактов
