Вилочные датчики

Для подсчета мелких деталей, контроля подачи и точного позиционирования на высокоскоростных линиях оптимальным решением остаются оптические вилочные датчики Lanbao. Излучатель и приемник барьерной системы объединены в жестком U-образном корпусе, поэтому трудоемкая юстировка передатчика и приемника друг относительно друга полностью исключена: датчик достаточно закрепить — оптическая ось уже выставлена на заводе.

Shanghai Lanbao Sensing Technology — производитель промышленных датчиков с 1998 года, продукция которого сертифицирована по CE, UL и EAC и успешно конкурирует с решениями SICK, Omron, IFM и Pepperl+Fuchs при заметно более доступной цене. Компания АТЭСКО поставляет оригинальные вилочные датчики Lanbao на российские предприятия, обеспечивая техническую поддержку при подборе и гарантию на всю продукцию.

Конструкция и принцип работы

Вилочный датчик работает по барьерному принципу (сквозной луч): излучатель в одном плече «вилки» формирует тонкий световой луч, приемник в противоположном плече его регистрирует. Объект, проходящий через щель, прерывает луч и вызывает переключение выхода. Благодаря фиксированному расстоянию между плечами датчик срабатывает стабильно, без ложных откликов на цвет, блеск или прозрачность фона.

Преимущества вилочных датчиков Lanbao:

• Обнаружение миниатюрных объектов. Тонкий и точный световой луч уверенно фиксирует детали диаметром от 2 мм — крепеж, выводы электронных компонентов, таблетки, гранулы.
• Высокая частота переключения. Датчики рассчитаны на контроль быстрых процессов: подсчет продукции на выходе питателя, контроль вылета детали из пресса, отслеживание обрыва нити или проволоки.
• Готовая оптическая система. Один корпус вместо пары «излучатель + приемник» — меньше монтажных операций, кабелей и точек отказа.
• Гибкость подключения. Выходы NPN или PNP, режимы срабатывания на свет / на затемнение (light-on / dark-on), полная защита цепи от короткого замыкания, перегрузки и переполюсовки.
• Варианты исполнения корпуса. Пластик PBT, PC/ABS или алюминиевый сплав со степенью защиты до IP66 — от компактных моделей для сборочных автоматов до усиленных версий для цеховых условий.

Серии и типоразмеры в каталоге АТЭСКО

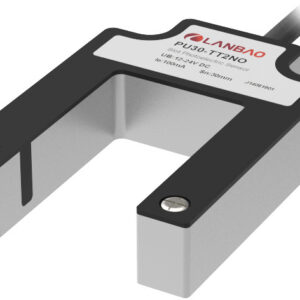

Линейка охватывает несколько ширин щели под разные задачи. Компактные модели серии PU05 и PU15 предназначены для встраивания в узлы подачи и сборки, где счет идет на миллиметры. Универсальная серия PU30 с щелью 30×45 мм — рабочая лошадка упаковочных, фасовочных и сортировочных машин. Датчики с увеличенной глубиной вилки применяются для контроля кромки ленточных материалов и положения полотна в направляющих.

Типовые применения

Вилочные датчики Lanbao используются в упаковочном и фасовочном оборудовании, на конвейерных и сортировочных линиях, в сборочных автоматах, полиграфии и текстильном производстве: подсчет штучной продукции, контроль наличия детали в захвате, обнаружение обрыва материала, отслеживание кромки ленты и синхронизация подачи.

Инженерный подбор и поставка

При выборе вилочного датчика важно учитывать минимальный размер обнаруживаемого объекта, ширину и глубину щели, требуемую частоту переключения, тип выхода (NPN/PNP, НО/НЗ) и условия среды. Например, для запыленных участков стоит выбирать исполнение с более высокой степенью защиты и запасом по мощности луча.

Специалисты АТЭСКО подберут вилочный датчик Lanbao под ваше техзадание или предложат экономичный аналог для замены датчиков SICK, Omron и IFM в действующем оборудовании — с сохранением схемы подключения и посадочных размеров, где это возможно.
